Point bleu W 275 W 336

Point bleu W 275 W 336

Marque: Point Bleu	Type: W275 W336
Année 1935	Module FM: oui
Tubes: 6TH8 6K7, 6Q7 6F6 5Y3gb et EM1	Type: Superhétérodyne
Gammes d'ondes: 3 gammes. GO, PO, OC	Retauration: Juillet 2025
Schéma: oui	Documents: non

Il ressemble étrangement au Radiola RA67A de 1936 avec un jeu de tubes totalement différent.
Jolie caisse en bois pas trop abimée vue son âge
Son jeu de tubes est standard.
Il est composé de 2 circuits accordés blindés à air
Les 2 transfos FI sont accordés à 472mhz

Le tube 6H8 pour l’accord et l’oscillateur
La 6K7 pour la moyenne fréquence
La 6q7 en détection et préampli basse fréquence
6F6g : étage final pour la puissance
La 5Y3gb pour la valve
Et la EM1 pour l’indicateur visuel
L’indicateur des fréquences se fait par des voyants. C’était fréquent de trouver cela sur cette marque

Examen de la radio:
Le châssis est entièrement oxydé. Elle a vraiment besoin d’un traitement et d’une peinture, car aucune partie métallique n’est épargnée par cette rouille qui dévore tout.
Une intervention a été réalisée. Les condos d’alimentation ont été changés, par contre, un joli bidouillage de la haute tension. Une tôle qui sert de support à 2 condos en forme de tube a été ajoutée (A viré car ça n’a rien à faire là )

Le réparateur n’avait pas peur à savoir qu’à cet endroit il y a 270v environ
Un autre condo à bague de couleur a été changé, ce genre de condo date des années 70. Peut-être la date de la réparation.

Quelques soudures sont plus des pâtés, ce qui ne veut pas dire qu’elles sont mieux qu’une autre, bien au contraire, car elles peuvent être sèches.
Les 2 billes de position sur le sélecteur de fréquence ont disparu. Pour cela, je récupère des billes dans d’anciens petits roulements à billes.
Le support pour le blindage du tube 6Q7 a été enlevé sans ménagement, parce que les rivets sont vraiment habités, mais dans quel but ?

4 condos sont montés sur le châssis qui ont pour valeur dans l’ordre :

C34 25µf 30v
C28 0.5µf 550v
C23 80µf 8v
C24 120µ 4v
Il est très rare de trouver des condensateurs avec une valeur si élevée dans une TSF
80 et 120µf c’est énorme. À voir sur le schéma de principe où il se trouve
Le C34 est la polarisation du tube 6F6
Le C23 est une résistance de fuite avec la R19
Le C24 est la polarisation du tube 6Q7
Le C28 est un condo polarisé de 470 nF pas facile à trouver (à voir). Il est pris sur l’anode du tube 6Q7 à travers la R13 et la R12 pris sur la HT. J’ai du mal à voir son utilité.
Pour une fois, le correcteur de tonalité n’est pas en contre-réaction, mais pris sur la liaison. Il n’est pas très courant de trouver ce montage, mais par expérience, ça fonctionne plutôt bien sans grande perte de puissance.

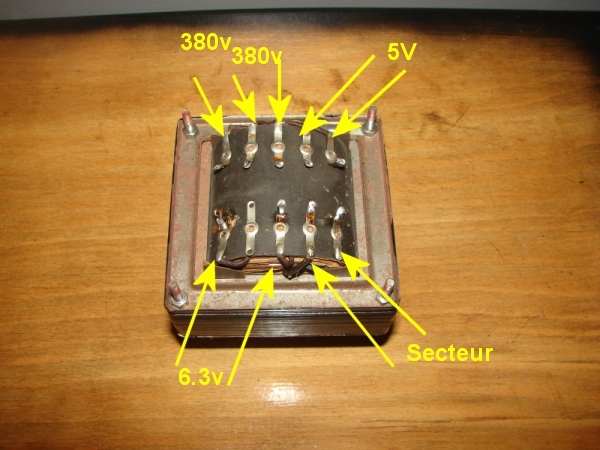

Le transformateur d’alimentation est assez courant.

15kΩ et 2Ω
Transformateur d’impédance primaire:
Secondaire :15kΩ et 2Ω

Les condensateurs C32 et C33 de 8 et 12µf seront remplacés par des de 10 et 15µf. Cela ne sera que mieux
De nombreux fils sont cassants tout comme les fils blindés. Ils seront remplacés, tout comme les condensateurs

La protection d’un des 2 lots de selfs de l’oscillateur, accord est en carton et l’autre en alu.

Première chose à faire, c’est de démonter un maximum de pièces pour un décapage en vu du traitement contre la rouille.

On profite que les divers éléments sont démontés, comme le transfo d’alimentation, impédance et les 2 Fi, pour les tester et relever leurs valeurs.
Montage d’un support afin de recréer, une cage de faraday pour le tube 6Q7.

La plupart des condensateurs sont montés sur une plaque verticale qui pourrait ressembler à un CI.
Le montage est propre mais par contre ça rend plus compliqué pour changer les condos
Les résistances ont été testé une par une, ce qui m’a permis dans remplacer 3

R13 de 250k pour l’alimentation du tube 6Q7
R7 de 300 en parallèle avec un condo 120µf pour la polarisation du tube 6Q7
Et la R3 de 15k pour l’alimentation du tube 6TH8. N’aillant pas de 2w comme conseiller par le constructeur j’ai pris 2 résistances 30K 1 w, montée en parallèle se qui nous donne 15k 2w
Req =R1R2 / (R1 + R2)

Pour les condensateurs suivant:
C28 0.5µf 550v, j’ai monté un 470nf non polarisé (je ne comprends toujours pas son utilité)
C23 80µf 8v j’ai monté un 100µf
C24 120µ 4v j’ai monté un condo de 100µf et 22µf en parallèle
Pour le reste je suis resté dans les valeurs standards

Les potentiomètres seront démontés, les pistes et l’inter désoxydés et nettoyés

L’excitation a été rembobinée, car elle était coupée (Ce n’est pas une panne très rare et sans doute la panne de l’époque)

Alimentation.
Juste le tube 5Y3gb
La Haute tension monte très bien au bout de quelques secondes et très vite du faite que la puissance ne consomme pas. (Attentionà ne pas dépasserl’isolation maxi de 450v afin de ne pas claquer les 2 condensateurs d’alimentation)

Puissance.
En plus de la 5Y3gb, le tube 6F6 et 6Q7.
La HT redescend à environ 270v, et une légère ronflette se fait entendre dans le HP
Une source BF sur le téton du tube 6Q7 et sur la masse, le son se fait entendre. Net et puissant
Recherche des faux contacts RAS. J’ai fait fonctionné la radio 1h en vérifiant la température des diffèrents transfos.
RAS

Avec tous les tubes.
Une réception parfaite en PO, Faible en GO. Réglage des 4 selfs des transfos FI qui a bien amélioré le problème
La radio a fonctionné plus de 2H sans relever un problème
Juste un faux contact dans le support de tube 6TH8 (résolu avec de la bombe contact et en reserrant les petites lamelles du support avec une petite pince

Le tube EM1 HS a été remplacé par un EM4 donc les 2 anodes A1 et A2 sont alimentés par la HT traverse par 2 résistances de 1M sur les broches 5 et 8. Il sera à 2 sensibilités non plus une.
Les tubes 6G5, EM1, EM2 et EM4 sont très rares

Cette radio a de nombreux décors type peau de lézard. Si je le décape je vais supprimer tous les motifs, et comme le vernis d’origine est en bon état, j’ai préféré luis faire un égrenage, reteinté toutes les parties noires, et lui donnée 2 couche de vernis marin, qui lui redonne sa brillance d’origine et surtout une grande protection

Le remontage ne pose aucun problème, et de suite cette radio a retrouvé un aspect plutôt sympa
